導通絕緣耐壓測試機

技 術 特 點：

:絕緣（阻抗）測試：測絕緣電阻

耐壓（高壓）測試：測漏電流

通過兩個指標的測量，判斷產品的絕緣耐壓特性

導通測試的原理：通過金屬探針接觸被測設備的金屬連接兩端，PLC發出短接信號確認是否有導通效果，一般是不高于32個觸點為標準

絕緣（阻抗）測試的原理：把一個高于正常工作的電壓（一般是500V或者1000V）通過金屬探針接觸被測設備的絕緣體上，持續一段規定的時間（一般是0.5S），加在上面的電壓就只會產生很小的漏電流(（1~1000MA），則絕緣性較好

耐壓（高壓）測試的原理：指對各種電器裝置、絕緣材料和絕緣結構的耐受高電壓能力進行的測試。在不破壞絕緣材料性能的情況下，對絕緣材料或絕緣結構施加數倍于額定電壓的高壓的過程。一般來講，耐壓測試主要目的是檢查絕緣耐受工作電壓或過電壓的能力，以驗證被測設備的帶電部件有無電弧擊穿，進而檢驗產品的絕緣性能是否符合安全標準

絕 緣 / 耐 壓 測 試 參 數：

測試條件： A、電壓：------  V；B、漏電流：------ mA；C、測試時間定時為：------ 秒

選擇耐壓儀的2個指標：Z大輸出電壓值及Z大報警電流值的數值

測試電壓顯示------指針或數顯

泄漏電流顯示------指針或數顯

測試時間顯示------一般為0~99S

升壓形式------自動或手動

擊穿報警電流可設定應為全量程

報警形式:聲光+觸摸屏顯示針腳.

誤差一般在±3%以內

系 統 設 計

測試系統有三大模塊:程控電源模塊、信號采集調理模塊和計算機控制系統

結 構 設 計

· 測試受臺（POM/亞克力）

· 金屬探針（MISUMI）

· PLC（Mitsubishi）

· 繼電器（OMRON）

· 絕緣抵抗儀/耐壓測試儀（日本賀鶴/菊水）

核 心 技 術

集成應用了牛耳自主核心技術：

導通測試技術、絕緣測試技術，耐壓測試技術、各項抵抗測試技術等

應 用 場 景

以市場為導向、以客戶需求為出發點

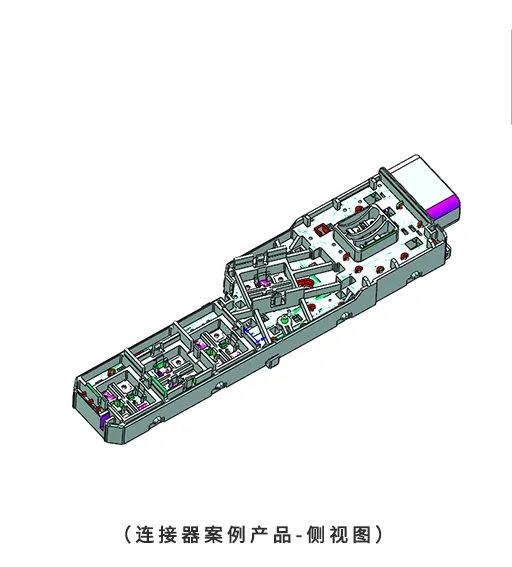

應用于連接器（即CONNECTOR）電氣性能測試。為汽車配件、精密電子、家電廚電、3C等領域提供一站式解決方案
